En tant que fournisseur de pompes centrifuges à usage domestique, je reçois souvent des demandes de clients sur la manière d'installer un entraînement à fréquence variable (VFD) pour leurs pompes centrifuges. Un VFD peut offrir de nombreux avantages, tels que des économies d'énergie, un contrôle amélioré de la pompe et une durée de vie prolongée de la pompe. Dans cet article de blog, je vais vous guider tout au long du processus d'installation d'un VFD pour une pompe centrifuge domestique.
Comprendre les bases
Avant de plonger dans le processus d'installation, il est essentiel de comprendre ce qu'est un VFD et comment il interagit avec une pompe centrifuge. Un variateur de fréquence est un dispositif électronique qui contrôle la vitesse d'un moteur électrique en faisant varier la fréquence et la tension qui lui sont fournies. Dans le cadre d'une pompe centrifuge, un VFD vous permet d'ajuster le débit et la pression de la pompe en fonction de vos besoins spécifiques.
Les pompes centrifuges sont couramment utilisées dans les applications domestiques pour des tâches telles que l'approvisionnement en eau, l'irrigation et le chauffage. Ils fonctionnent en convertissant l’énergie cinétique de rotation en énergie hydrodynamique, qui déplace le fluide. En contrôlant la vitesse du moteur de la pompe avec un VFD, vous pouvez optimiser les performances de la pompe et réduire la consommation d'énergie.
Choisir le bon VFD
La première étape de l'installation d'un VFD pour votre pompe centrifuge est de choisir le bon. Le VFD que vous sélectionnez doit être compatible avec les spécifications du moteur de votre pompe, y compris sa puissance nominale, sa tension et son courant. Voici quelques facteurs à prendre en compte lors du choix d’un VFD :
- Puissance nominale: La puissance nominale du VFD doit correspondre ou dépasser la puissance nominale du moteur de votre pompe. Cela garantit que le VFD peut gérer la charge du moteur sans surchauffe ni dysfonctionnement.
- Tension et courant: Les valeurs nominales de tension et de courant du VFD doivent également correspondre aux spécifications du moteur de votre pompe. L'utilisation d'un VFD avec des valeurs de tension ou de courant incompatibles peut endommager le moteur et le VFD.
- Fonctionnalités de contrôle: Différents VFD offrent diverses fonctionnalités de contrôle, telles que le contrôle de la vitesse, le contrôle du couple et le contrôle PID. Tenez compte des exigences de contrôle spécifiques de votre application et choisissez un VFD qui offre les fonctionnalités nécessaires.
- Conditions environnementales: Si votre pompe est installée dans un environnement difficile, comme une zone humide ou poussiéreuse, choisissez un VFD conçu pour résister à ces conditions. Recherchez les VFD avec des indices IP (Ingress Protection) élevés.
Outils et matériaux nécessaires
Une fois que vous avez choisi le bon VFD, rassemblez les outils et matériaux suivants pour l'installation :
- Tournevis: Des tournevis cruciformes et à tête plate seront nécessaires pour retirer et installer les couvercles et bornes électriques.
- Pinces à dénuder: Vous aurez besoin de pinces à dénuder pour dénuder l'isolant des fils électriques.
- Ruban électrique: Le ruban isolant est utilisé pour isoler les connexions électriques et éviter les courts-circuits.
- Multimètre: Un multimètre est essentiel pour mesurer la tension, le courant et la résistance pendant le processus d'installation.
- Matériel de montage: Selon le type de VFD et de pompe, vous aurez peut-être besoin de supports de montage, de vis et d'écrous pour fixer le VFD à un mur ou à un panneau.
- Fils électriques: Vous devrez connecter le VFD à l'alimentation électrique, au moteur de la pompe et à tout dispositif de contrôle. Assurez-vous d'utiliser le calibre de fil approprié pour la charge électrique.
Étapes d'installation
Étape 1 : Coupez l’alimentation
Avant de commencer le processus d'installation, coupez l'alimentation électrique du moteur de la pompe au niveau du disjoncteur ou de la boîte à fusibles. Cela évitera les chocs électriques et les dommages à l'équipement.
Étape 2 : Montez le VFD
Choisissez un emplacement approprié pour monter le VFD. L'emplacement doit être bien ventilé, éloigné des sources de chaleur et facilement accessible pour l'entretien. Utilisez le matériel de montage pour fixer le VFD à un mur ou à un panneau.
Étape 3 : Connectez l’alimentation
Connectez les fils d'alimentation aux bornes d'entrée du VFD. Les bornes d'entrée sont généralement étiquetées L1, L2 et L3 pour une alimentation triphasée ou L1 et L2 pour une alimentation monophasée. Assurez-vous de connecter les fils conformément au schéma de câblage du VFD et serrez fermement les vis des bornes.
Étape 4 : Connectez le moteur de la pompe
Connectez les fils du moteur de la pompe aux bornes de sortie du VFD. Les bornes de sortie sont généralement étiquetées U, V et W pour un moteur triphasé ou T1 et T2 pour un moteur monophasé. Encore une fois, suivez le schéma de câblage du VFD et serrez les vis des bornes.
Étape 5 : Connectez les appareils de contrôle
Si vous utilisez des dispositifs de contrôle, tels qu'un capteur de pression ou un débitmètre, connectez-les aux bornes de contrôle du VFD. Les bornes de contrôle sont utilisées pour envoyer et recevoir des signaux pour le contrôle de la pompe. Reportez-vous au manuel du VFD pour les instructions de câblage spécifiques.
Étape 6 : Isoler les connexions
Après avoir effectué toutes les connexions électriques, utilisez du ruban isolant pour isoler les bornes et éviter les courts-circuits. Assurez-vous que le ruban adhésif est bien enroulé autour des connexions.
Étape 7 : Programmer le VFD
Une fois le VFD installé et toutes les connexions effectuées, vous devez le programmer en fonction des spécifications de votre pompe et des exigences de votre application. Le processus de programmation peut varier en fonction du modèle VFD. Reportez-vous au manuel du VFD pour des instructions de programmation détaillées. Certains paramètres courants que vous devrez peut-être configurer incluent :
- Paramètres du moteur: Entrez la puissance nominale, la tension, le courant et la fréquence du moteur de la pompe.
- Paramètres de vitesse: Définissez les limites de vitesse minimale et maximale du moteur de la pompe.
- Mode de contrôle: Sélectionnez le mode de contrôle approprié, tel que le contrôle de la vitesse ou le contrôle de la pression.
Étape 8 : tester le système
Après avoir programmé le VFD, mettez sous tension au niveau du disjoncteur ou de la boîte à fusibles. Recherchez tout signe de problème électrique, tel qu'une surchauffe ou des étincelles. Augmentez lentement la vitesse de la pompe à l'aide du panneau de commande du VFD et observez le fonctionnement de la pompe. Assurez-vous que la pompe fonctionne correctement et que le débit et la pression se situent dans la plage souhaitée.
Avantages de l'utilisation d'un VFD avec une pompe centrifuge
L'installation d'un VFD pour votre pompe centrifuge domestique offre plusieurs avantages :
- Économies d'énergie: En ajustant la vitesse de la pompe en fonction de la demande réelle, un VFD peut réduire considérablement la consommation d'énergie. Ceci est particulièrement avantageux dans les applications où la pompe fonctionne la plupart du temps à charge partielle.
- Contrôle amélioré de la pompe: Un VFD vous permet de contrôler avec précision le débit et la pression de la pompe, ce qui peut améliorer les performances globales de votre système d'eau. Vous pouvez maintenir une pression ou un débit constant, même lorsque la demande change.
- Durée de vie prolongée de la pompe: Faire fonctionner la pompe à une vitesse inférieure réduit l'usure des composants de la pompe, tels que la roue et les roulements. Cela peut prolonger la durée de vie de la pompe et réduire les coûts de maintenance.
- Démarrage et arrêt progressifs: Un VFD fournit une fonction de démarrage et d'arrêt progressif, qui augmente ou diminue progressivement la vitesse de la pompe. Cela réduit les contraintes mécaniques sur la pompe et les tuyaux, évitant ainsi les coups de bélier et autres problèmes de plomberie.
Nos pompes centrifuges pour la maison

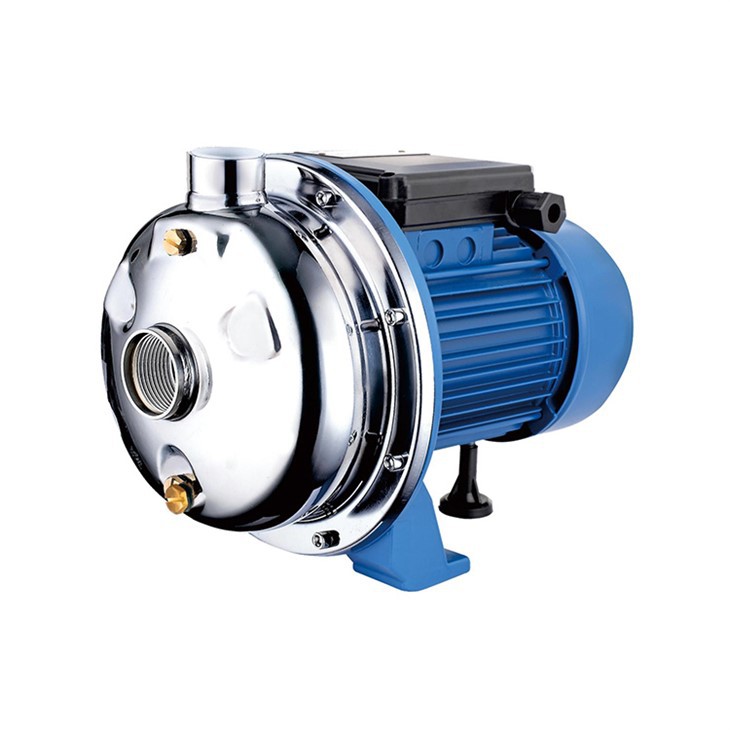

Dans notre entreprise, nous proposons une large gamme de pompes centrifuges à usage domestique, notammentPompe de réservoir centrifuge,Pompes à eau centrifuges en acier inoxydable, etPompes centrifuges multicellulaires. Nos pompes sont conçues pour offrir des performances fiables et une efficacité énergétique. Si vous recherchez une pompe centrifuge pour votre maison ou si vous avez besoin d'aide pour l'installation du VFD, n'hésitez pas à nous contacter. Notre équipe d'experts se fera un plaisir de vous aider à choisir la bonne pompe et de vous fournir une assistance technique.
Contact pour l'achat et la discussion
Si vous êtes intéressé par nos produits ou si vous avez des questions sur l'installation d'un variateur de fréquence pour votre pompe centrifuge, nous vous encourageons à nous contacter. Nous sommes impatients de discuter de vos besoins spécifiques et de vous proposer les meilleures solutions pour votre système d’eau domestique. Que vous ayez besoin d'une nouvelle pompe ou que vous souhaitiez simplement mettre à niveau votre système existant avec un VFD, nous sommes là pour vous aider à chaque étape du processus.
